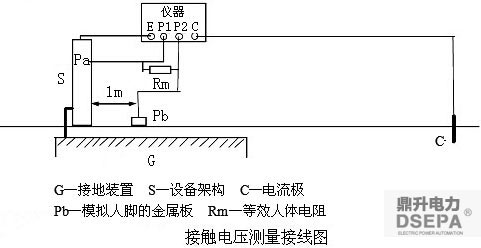

接觸電壓的測量接線圖如下圖所示。可按下述步驟進行測試。
在離接地裝置較遠處打一個地樁作為電流極，該電流極離接地裝置邊緣的距離仍取為接地裝置最大對角線長度D的4倍以上。
用導線將儀器面板的C 端子與電流極可靠連接。再用導線將DIDW-5A
大地網接地電阻測試儀的E 端子接至被試設備的架構。
DIDW-5A
大型地網接地電阻測試儀的P1 端子接至設備架構上的Pa 點，Pa 距地面高度為1.8 米。儀器的P2 端子接至模擬腳的電極Pb,該電極可采用包裹濕布的直徑為20cm 的金屬圓盤，并壓上重物。電極中心距設備邊緣距離為1 米。
DIDW-5A
地網接地電阻測試儀P1 與P2 端子間并聯等效人體電阻Rm，一般取Rm=1.5KΩ.檢測接線無誤后，接通儀器電源，選擇執行“接地阻抗測量”，再設置好測試電流，儀器開始測量，測量完畢，可從液晶屏上讀取到阻抗值Z。
最后根據下式計算出接觸電壓Uj
Uj=Z * Is
式中Is 為被測接地裝置內系統單相接地故障電流。
上述測量中，若DIDW-5A地網接地電阻測試儀電壓輸入端不并聯等效人體電阻Rm，則所得結果為接觸電位差。
