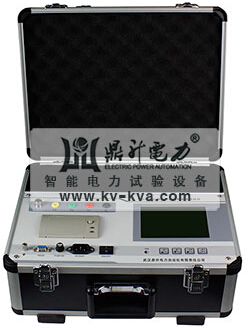

DHYB-HI氧化鋅避雷器在線測試儀用于檢測
氧化鋅避雷器電氣性能的專用儀器，
氧化鋅避雷器在線測試儀適用于各種電壓等級的
氧化鋅避雷器的帶電或停電檢測，從而及時發現設備內部絕緣受潮及閥片老化等危險缺陷。
DHYB-HI氧化鋅避雷器在線測試儀有線模式操作方法介紹： 氧化鋅避雷器在線測試儀輸入PT二次電壓作為參考信號，同時輸入MOA電流信號，經過傅立葉變換可以得到電壓基波U1、電流基波峰值Ix1p和電流電壓角度Φ。因此與電壓同相分量為阻性電流基波峰值（Ir1p），正交分量是容性電流基波峰值（Ic1p）：
Ir1p=Ix1pCOSΦ Ic1p=Ix1pSINΦ
考慮到δ=90°—Φ相當于介損角，直接用Φ評價MOA也是十分簡捷的：沒有“相間干擾”時，Φ大多在81°— 86°之間。按“阻性電流不能超過總電流的25%”要求，Φ不能小于75.5°，可參考下表對MOA性能分段評價：
實際上Φ<80°時應當引起注意。
1）接地
測量前先連接地線，測量完最后拆接地線！如果接地點有油漆或銹蝕必須清除干凈。
2）參考電壓
參考電壓信號線一端插入參考電壓插座，另一端接被測相PT二次低壓輸出：小黑夾子接中性點(x)，小紅夾子接待測相電壓(a/b/c)。外施法測量時接升壓變壓器的測量繞組。如果PT距離較遠，可使用加長線。
3）電流信號
先將泄漏電流信號線插頭插入
氧化鋅避雷器在線測試儀，后將另一端夾子夾到（或通過絕緣竿搭到）被測相MOA放電計數器上端。試驗室內可將無放電計數器的MOA放到絕緣板上，由MOA下端取電流信號。電流信號不能使用加長線。

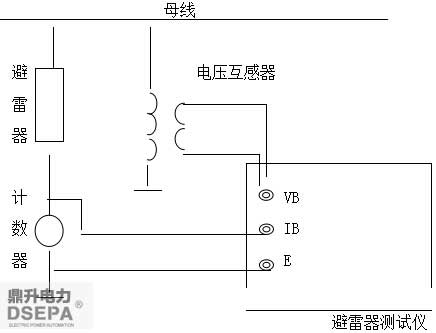

接線圖如下：
