多年以來，電纜運行與維護部門對電纜的刺扎，均按照行業標準DL409-91《電業安全工作規程（電力線路部分）》第234條要求，采用人工刺扎，一旦電纜識別出錯，誤刺扎帶電電纜將造成極大的危害。
2003年
鼎升電力依據《電業安全工作規程》及用戶的需求，參照國外先進技術，研制出了電纜識別儀。電纜識別儀為用戶提供了已知始、終端而施工現場無法鑒別具體是那一根電纜的問題。為保證百分之百的安全，
鼎升電力推出了以上此儀器的配套產品--- DFCZ-H
遙控型高壓電纜安全刺扎器。
電纜刺扎器的配套使用，徹底解決了現場高壓電纜的識別、電纜帶電與否的鑒別及絕對安全的刺扎問題，杜絕了安全隱患。

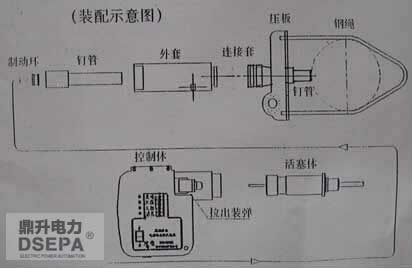

DFCZ-H電纜刺扎器的結構示意圖說明： 電纜刺扎器利用射釘槍原理，由精密的自動機械部件、先進的電子檢測控制電路和機電控制部件構成，其結構示意見下圖。
圖中寫有型號名稱的方盒是
電纜刺扎器的精密自動機械以及電子控制部分，是用戶不可拆卸部分，請不要試圖拆卸以免損壞設備。如該部分有問題，請及時與
鼎升電力聯系！
圖中其他部分，為用戶安裝與保養需要拆裝部分，請按上圖進行操作。
圖中“壓板”“鋼繩”為
電纜刺扎器與待刺扎高壓電纜緊固連接裝置。
圖中“釘管”“制動環”“活塞體”為用戶每次試扎后必須進行擦拭，上潤滑油保養的部分。
圖中“充電”由于技術升級，充電指示以專用充電器上的指示燈為準，充電時紅燈亮，充滿后變為綠燈亮。
圖中“欠壓”為電池狀態指示燈，打開電源開關，該燈亮時，必須及時進行充電（5-7小時可以充滿）。
圖中“上鏜”為
電纜刺扎器工作狀態指示燈。該燈亮時，表示準備工作到位，可以試扎。
圖中“試扎”為
電纜刺扎器工作狀態指示燈。該燈亮時，表示已進入試扎狀態。
