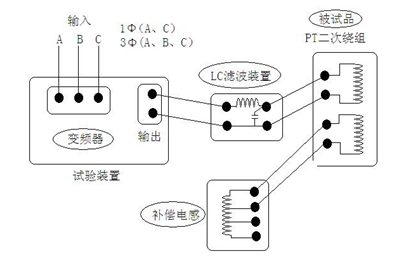

電子式多倍頻發生器的電源、控制為一體式設計，即電子式多倍頻試驗控制箱。并設有過流、過壓保護。其構成框圖如圖1所示。
圖1

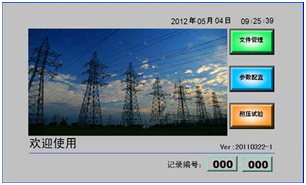

開機的主界面如圖2所示。
圖2 主界面菜單一共有四個，三個功能菜單和一個記錄編號菜單。功能菜單有"文件管理"、"參數配置"、"耐壓試驗"。"記錄編號"菜單的作用是輸入要保存到內存的數據記錄編號便于關機后的數據保存和未來的數據檢索和打印。

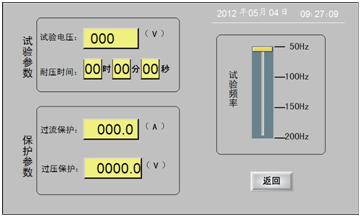

在主界面下，點擊"參數配置"菜單后，彈出如圖3所示的界面。
功能介紹如下：
1. 試驗參數
1.1 試驗電壓：設置期望達到的輸出電壓，是指接入被試品繞組上的電壓，單位為V，只有當電壓大于等于此設定值后，才容許耐壓計時啟動。
1.2 耐壓時間：設置保持試驗電壓的時間長度。
2. 耐壓時間：設置保持試驗電壓的時間長度。
2.1 過壓保護：設定需要保護的極限電壓值，超過此限值，裝置自動關斷輸出；
2.2 過流保護：設定需要保護的極限電流值，超過此限值，裝置自動關斷輸出；
2.3 閃絡保護：升壓及穩壓計時過程中，高壓瞬間變化值達閃絡保護值，超過此限值，裝置自動關斷輸出；
3. 試驗頻率：設定要進行試驗的電源頻率。可供選擇的值為：50Hz、100Hz、150Hz、200Hz。

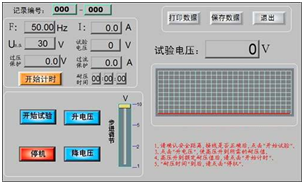

電子式多倍頻發生器在主界面下，點擊"耐壓試驗"菜單后，彈出如圖4所示的界面。
圖4 1. 顯示參數：
1.1 試驗頻率（f）：當前要進行試驗的電源頻率。
1.2 U端口：變頻器輸出的端口電壓，不是加在試品上的電壓。
1.3 過壓保護：設定的保護電壓。
1.4 試驗電流（I）：流過被試品的電流值。
1.5 目標電壓：設定的期望達到的電壓值（二次電壓）。
1.6 耐壓時間：試驗電壓達到目標值后，點擊"開始計時"，顯示耐壓進行的時間。
1.7 試驗電壓：目前加在被試品上的電源電壓。
2. 功能菜單：
2.1 開始試驗：電壓此鍵，裝置開始工作，輸出電壓。
2.2 升電壓：開始試驗后，此鍵可操作。按設定的升、降壓步長，點擊一次，升高步長設定的電壓（U端口）。
2.3 降電壓：開始試驗后，此鍵可操作。按設定的升、降壓步長，點擊一次，降低步長設定的電壓（U端口）。
2.4 故障復位：裝置發生保護后，點擊此鍵，恢復到常態，不然，所有工作按鍵不能工作。
2.5 緊急停機：發生異常，點擊此鍵，裝置快速關斷輸出。
2.6 降壓停機：計時時間到，試驗完成，點擊此鍵，降壓完成試驗。
2.7 打印數據：試驗完成后，點擊此鍵，彈出打印列表，可進行打印操作。
2.8 保存數據：試驗完成后，點擊此鍵，彈出保存操作界面，可進行保存數據的操作。
2.9 退出：試驗完成后，點擊此鍵，回到主界面。
圖5

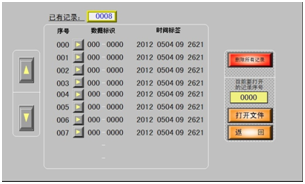

電子式多倍頻發生器在主界面下，點擊"耐壓試驗"菜單后，彈出如圖5所示的界面。
圖6 圖中：
1. 已有記錄：告知保存數據的組數。
2. 序號：記錄保存的順序號。
3. 數據標識：試驗前輸入的數據記錄標識符。
4. 時間標簽：試驗時的年、月、日、時、分、秒。
5. 數據記錄數大于10時，左邊的箭頭鍵可上、下翻頁。
6. 刪除已有記錄：相當于內部存儲空間的格式化。
7. "序號"和"數據標識"之間的箭頭，選中后，"打開文件"的上面會出現被選中的記錄號，點擊"打開文件"，將顯示選中記錄的數據內容，并可以打印輸出。如圖6所示。
