DCJY-80SI絕緣油介電強度測試儀使用方法

絕緣油介電強度測試儀操作方法

一、絕緣油介電強度測試儀操作說明

（一）準備開機

    將絕緣油介電強度測試儀的電源開關置于"關"的位置，可靠接好地線。用專用的電源線將交流220V接至儀器，合上電源開關，儀器的顯示屏（LCD）顯示儀器型號、名稱、編號、軟件版本、系統時間等基本信息。

（二） 數據設置

按【↓】鍵可查詢該編號的下一頁（第二頁）測試數

2.1設置系統時間

2.1.1開機LOGO，按【菜單】鍵進入主菜單。主菜單有三個選項："設置系統時間""設置測試參數"和"數據管理"。
2.1.2按【↑】鍵和【↓】鍵移動陰影光標到"設置系統時間"，再按【確認】鍵進入時間設置界面。
2.1.3按【←】鍵和【→】鍵移動陰影光標到需要更改的數據，按【↑】鍵和【↓】更改數據。例：按【→】鍵移動陰影光標到月份的位置。
2.1.4按一下【↑】鍵可將月份更改為03。
2.1.5更改完畢按【確認】鍵保存數據并返回上一級菜單。

2.2設置測試模式

2.2.1絕緣油介電強度測試儀開機LOGO，按【菜單】鍵進入主菜單。主菜單有三個選項："設置系統時間""設置測試參數"和"數據管理"。

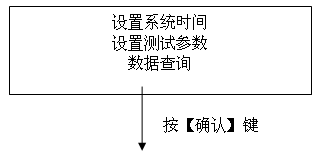

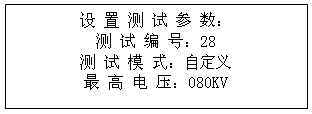

2.2.2按【↑】鍵和【↓】鍵移動陰影光標到"設置測試參數"，再按【確認】鍵進入設置測試參數界面。
按【確定】鍵顯示 2.2.3按【←】鍵和【→】鍵移動陰影光標到需要更改的數據，按【↑】鍵和【↓】更改數據。

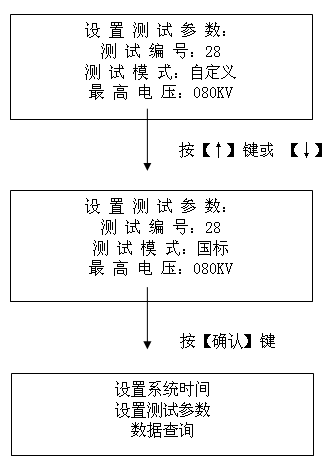

1）如要選擇"國標模式"，可按【←】鍵和【→】鍵移動陰影光標到"測試模式"行，按【↑】鍵和【↓】選擇"國標"。

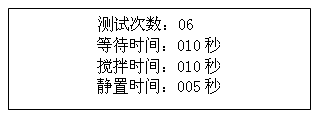

2）如要選擇"自定義模式"，可用【↑】鍵和【↓】鍵移動陰影光標到"自定義"，再按【確認】鍵進入"自定義模式"的修改狀態。
3）按【←】鍵和【→】鍵移動陰影光標到需要更改的數據，按【↑】鍵和【↓】更改數據。

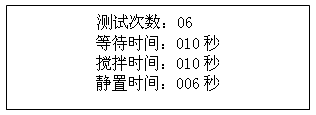

注：可更改的數據有：最高電壓（一般不需更改）、靜置時間、等待時間、攪拌時間、試驗次數等。其中最高電壓的設置范圍為5kV到額定最高壓，且最小調節幅度為1kV。如80kV的試油機的最高電壓只能設置為5kV到80kV；100kV試油機則最高電壓只能設置為5kV到100kV；靜置時間設置范圍0~ 999秒；等待時間設置范圍0~ 999秒；攪拌時間設置范圍0~ 999秒；試驗次數設置范圍1 ~ 6次。

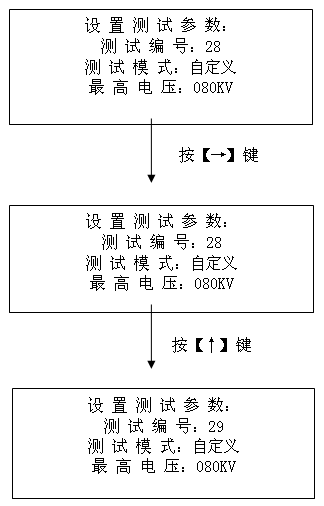

2.3.設置測試編號

1）開機LOGO，按【菜單】鍵進入主菜單。主菜單有三個選項："設置系統時間""設置測試參數"和"數據管理"。
2）按【↑】鍵和【↓】鍵移動陰影光標到"設置測試參數"，再按【確認】鍵進入參數設置界面。
3）按【←】鍵和【→】鍵移動陰影光標到需要更改的數據，按【↑】鍵和【↓】更改數據。

（三） 絕緣油介電強度測試儀數據管理

數據管理包括數據查詢和數據打印。
3.1開機LOGO，按【菜單】鍵進入主菜單。主菜單有三個選項："設置系統時間""設置測試參數"和"數據管理"。

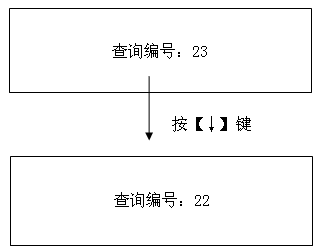

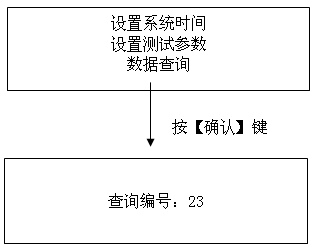

3.2按【↑】鍵和【↓】鍵移動陰影光標到"數據管理"，再按【確認】鍵進入數據管理狀態，LCD顯示"測試編號XX"。其中"X"是0~ 9的自然數，陰影光標處在第一個"X"。
（此狀態時打印機電源接通以方便換紙）
3.3按【←】鍵和【→】鍵移動陰影光標到需要更改的數據（例按【→】鍵），按【↑】鍵和【↓】更改數據。（如不需查詢可按【菜單】鍵到開機LOGO界面。）

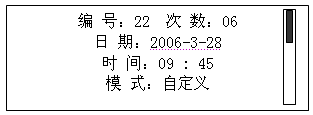

3.4數據更改后按按【確認】鍵進入查詢狀態，儀器顯示該編號的第一頁測試數據。

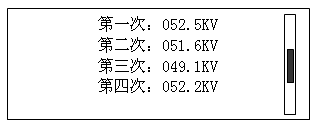

3.6按【↓】鍵可查詢該編號的下一頁（第三頁）測試數據。
（LCD右邊的豎條中間有一段黑條，表示當前頁面在整個頁面中的位置。黑條在上面表示第一頁，在中間表示第二頁，在下面表示第三頁）
3.7此狀態時按【←】鍵和【→】鍵可查詢其他編號的數據。（按【←】鍵查詢當前編號的上一個編號，按【→】鍵查詢當前編號的下一個編號）
3.8任一編號的任意一頁均可按【打印】鍵將該編號的數據打印出來。
3.9儀器處于打印狀態時，按【菜單】鍵可停止打印并返回到開機LOGO界面。
3.10查詢/打印完畢，按【確認】鍵返回到"查詢編號XX"菜單；按【菜單】鍵可返回到開機LOGO界面。

（四） 開始試驗

4.1試驗前的準備

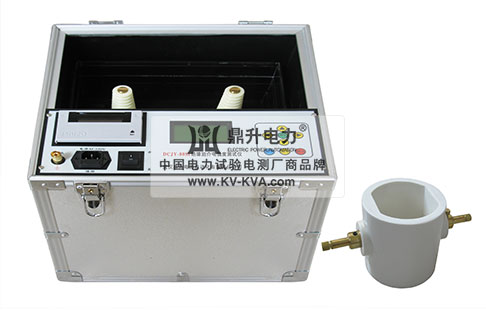

4.1.1打開絕緣油介電強度測試儀的保護上蓋，兩手分別放在的兩邊，向上輕輕取下有機玻璃 絕緣罩的上蓋；
4.1.2將取好油樣的試油杯輕擱在高壓電極上，再輕輕合上有機玻璃絕緣罩（必須壓住有機玻璃絕緣罩的下蓋上的微動開關，否則儀器會提示"倉門未關閉！"的錯誤信息）；
4.1.3將絕緣油介電強度測試儀的電源開關置于關的位置，可靠接好地線；
4.1.4用專用的電源線將交流220V電壓接到本儀器；
4.2 開機LOGO，按【測試】鍵，絕緣油介電強度測試儀按照設定模式的參數開始運行。
（以國標為例）儀器顯示靜置界面（靜置時間為300S倒計時）。
1）靜置時間300秒倒計時完畢，絕緣油介電強度測試儀接通主回路并開始升壓；
2）油樣擊穿或到電壓升到最高設定值，絕緣油介電強度測試儀立即切斷主回路電源，LCD關閉顯示。大約3秒鐘后，LCD顯示降壓界面；

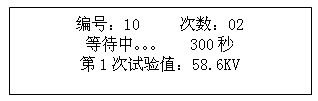

3）儀器降壓到零電壓位置后，LCD顯示等待界面；
4）等待時間300秒倒計時完畢，LCD顯示攪拌界面，絕緣油介電強度測試儀自動對油樣進行攪拌；
5）攪拌時間30秒倒計時完畢，絕緣油介電強度測試儀接通主回路并開始升壓；
6）絕緣油介電強度測試儀在6次試驗完后顯示并打印試驗結果。按【↑】鍵和【↓】鍵可任意查詢本次試驗的第二頁和第三頁。
4.3打印完畢，打印機停止打印，但打印機電源仍然處于接通狀態，這時也可以進行換紙。LCD顯示試驗結果，按【菜單】鍵斷開打印機電源并返回到LOGO；按【確認】鍵斷開打印機電源并直接進入主菜單以方便設置。
4.4試驗過程中，按【菜單】鍵可取消本次試驗。

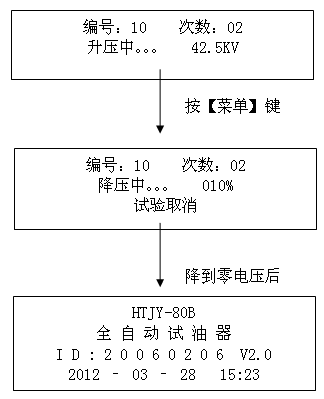

4.5如絕緣油介電強度測試儀正在升壓，按【菜單】鍵后，儀器斷開主回路，LCD顯示"試驗取消，降壓中。。。。 "，降到零電壓后，儀器顯示LOGO。
4.6如絕緣油介電強度測試儀正在降壓，按【菜單】鍵后，LCD顯示LOGO。
4.7如絕緣油介電強度測試儀計時或攪拌狀態，按【菜單】鍵后，儀器顯示LOGO。
4.8取消試驗后，仍然可以查詢/打印本次試驗已完成的數據。但是下次做試驗時的編號仍然是為本次編號，以覆蓋此編號的數據，除非人為更改測試編號。

（五） 試驗過程中電源中斷（關機或停電）后的操作

5.1正在試驗時，儀器斷電（關機或停電）。再開機或通電后，顯示屏出現三個菜單選項："（10S后）繼續試驗"、"重新試驗"和"查詢本次試驗結果"。
注意：關機或停電后再開機最好等待10秒鐘！
5.2系統默認選項為"（10S后）繼續試驗"。10S內沒有選擇則儀器繼續試驗。
5.3按【↑】鍵和【↓】鍵移動陰影光標，10S計時停止，"（10S后）繼續試驗"菜單變為"（-S后）繼續試驗"。移動陰影光標到"重新試驗"，按【確認】鍵，則儀器重新開始本編號的試驗。
5.4按【↑】鍵和【↓】鍵移動陰影光標到"查詢本次試驗結果"，按【確認】鍵，則儀器進入到數據查詢狀態。查詢方法同3.1—3.11的內容。
5.5按【↑】鍵和【↓】鍵移動陰影光標到"（-S后）繼續試驗"，按【確認】鍵，則儀器接著斷電前的試驗過程繼續試驗。
5.6 10S內按【菜單】鍵或移動陰影光標后按【菜單】鍵直接返回LOGO。
5.7選擇"繼續試驗"或"重新試驗"并開始試驗后，在試驗過程中按【菜單】鍵，可取消試驗（同4.1—4.6）。

(1)使用前請仔細閱讀該說明書！
(2)開始試驗前檢查儀器應良好接地！
(3)正在試驗時禁止移動高壓倉蓋板，以免高壓傷人。更換油樣時，請先關閉電源！
(4)取下或合上高壓倉蓋板時應輕拿輕放！
(5)絕緣油擊穿后若儀器工作不正常，關閉電源10秒鐘后再開機繼續測試！
(6)打印紙用完后，參照打印機說明部分（或本說明書的附錄）更換打印紙，以免損壞打印頭！
(7)絕緣油介電強度測試儀應注意防潮、防塵、防腐蝕，并盡量遠離高溫區！
(8)運輸過程中應小心輕放，避免倒置！
