DFDS-S電纜識別儀使用操作方法

帶電電纜識別儀操作方法

一、電纜識別儀操作步驟

1. 接發射源：

將發射卡鉗A的紅、黑兩個接線插頭插在發射源對應的兩個紅、黑接線柱上，將發射卡鉗A卡在被識別電纜上。發射卡鉗A上的箭頭指向電纜終端。被識別電纜兩端應可靠接地，對于不運行的電纜，也可以用發射卡鉗在不運行電纜上耦合信號進行識別，但要求電纜兩端可靠接地外，還要將兩端的芯線可靠接地。

2. 打開發射源和接收機電源開關核對方向：

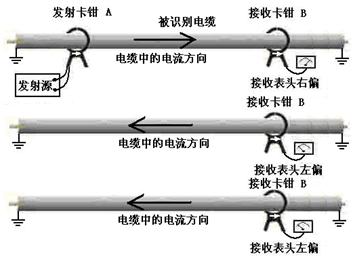

在距發射卡鉗兩米以外的被識別電纜上，將接收卡鉗B卡住該電纜，其卡鉗上的箭頭一定要指向電纜終端。然后核對電流方向和測試連接方向。此時接收機電流表指針一定是向右偏轉，同時有聲光提示。如圖所示。如果將電纜識別儀接收卡鉗B的箭頭指向發射源端，將不會有聲光提示，而且電流表頭指針向左偏轉。記住接收卡鉗表頭偏轉方向。帶電電纜識別儀電路示意圖

3. 識別：

在識別點，用接收卡鉗B對各條電纜進行識別。在進行識別時，一定要將接收卡鉗上的箭頭始終指向電纜的終端方向，逐條電纜進行卡測。在被識別電纜上，接收機電流
表頭指針一定是向右偏轉，同時聲光報警提示。而在其余電纜上，接收機電流表頭指針一定是向左偏轉，沒有聲光報警提示。接收機電流表頭指針向右偏轉，同時聲光報警提
示的就是要尋找和識別的那條電纜。這個測試結果具有唯一性。也就是說，該電纜溝里無論有多少條電纜，當用接收卡鉗B對各條電纜進行識別時只有一條電纜（要尋找和識別
的電纜）上的接收機電流表頭指針是向右偏轉，同時聲光報警提示的。
