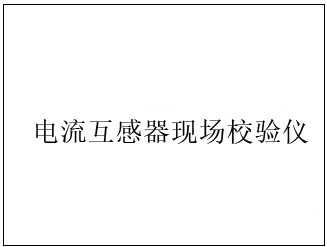

開機，顯示界面：

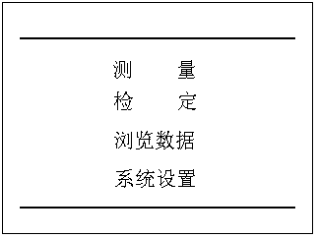

任意鍵，進入主菜單：
其中：
"測 量"?D?D電流互感器現場校驗儀主要測量功能；
"檢 定"?D?D檢定儀器內附校驗儀的精度
"瀏覽數據"?D?D以往存儲記錄的查詢；
"系統設置"?D?D時間以及調試數據設置。
上、下鍵移到"測量"，確定之后，進入主要測量功能：

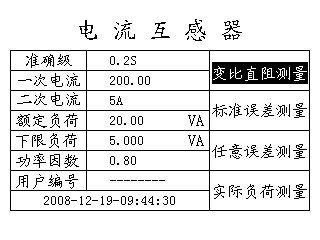

按照被測互感器的銘牌參數，選擇、輸入相應參數：
"↑"、"↓"鍵把光標移到"準確級"上，"確定"，選擇相應的準確等級。同理，其它參數依次輸入。

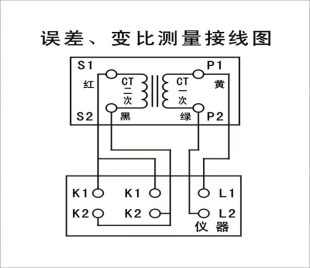

根據面板提示，連接好電流互感器現場校驗儀與被測互感器。其中測試線的四芯線在被測互感器的二次端子上紅紅，黑黑，黃黃，綠綠相接，如圖：

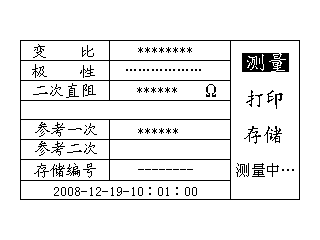

"↑"、"↓"鍵，把光標移到"變比直阻測量"上，"確定"。進入變比、極性及直阻測量：
當頁面內顯示"測量中…"時，表明正在測量當中。在此過程中，請確保電流互感器現場校驗儀和被測互感器的接線連接，以及切勿觸摸被測互感器與測試夾子！

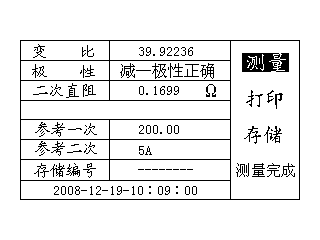

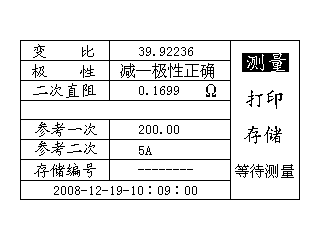

當頁面內顯示"測量完成"時，說明測量結束。顯示的結果如上。此時，蜂鳴器長響一次，提示測量完成。
"↑"、"↓"鍵，光標在"打印""存儲"其一選項上，"確定"鍵則執行相關功能。
測量完成之后，如需再次測量，請等待頁面內顯示"等待測量"后，再次"確定"測量。
頁面進行數據清除，顯示初始界面。
根據面板提示，連接好電流互感器現場校驗儀與被測互感器。其中測試線的四芯線在被測互感器的二次端子上紅紅，黑黑相接，如圖：

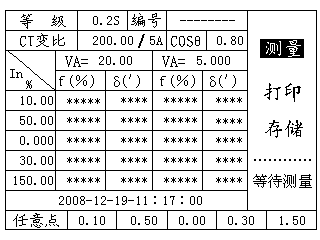

"↑"、"↓"鍵，把光標移到"標準誤差測量"上，"確定"。進入電流互感器標準誤差測量：

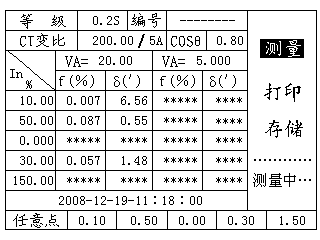

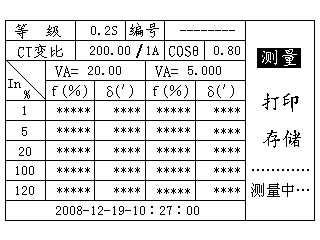

在測量過程中，請確保電流互感器現場校驗儀和被測互感器的接線連接，以及切勿觸摸被測互感器與測試夾子！
此頁面測量，測量時間大約在2分鐘內完成，請耐心等待！

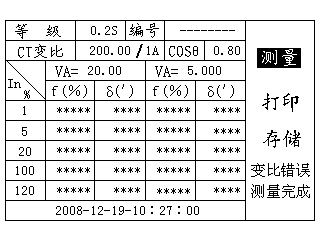

測量過程中，如果出現下界面：
蜂鳴器長響一次且頁面顯示"變比錯誤"，提示測試線所接的互感器變比不正確。
蜂鳴器短響三次且頁面無顯示"變比錯誤"，提示測試線所接的互感器變比正確，而極性不正確。
無論蜂鳴器與頁面處于何種狀態，還是對被測互感器進行標準誤差測量！切勿觸摸被測互感器與測試夾子！
若需要進行對被測互感器的調整，"復位"鍵重新測量，或者關機。

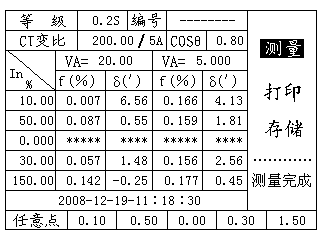

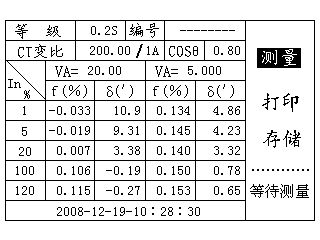

電流互感器現場校驗儀逐點顯示標準誤差的每個點的比差、角差。每測完一點的比差、角差，蜂鳴器短響一次。
測量完成后，蜂鳴器長響一次。
"↑"、"↓"鍵，光標在"打印""存儲"其一選項上，"確定"鍵則執行相關功能。
測量完成之后，如需再次測量，請等待頁面內顯示"等待測量"后，再次"確定"測量。
頁面進行數據清除，顯示初始界面。
接線參照本說明書"標準誤差測量"。
輸入需要測量的任意點的五個數值，數值范圍為1％-200％。不需要測量，以0表示，小于0％，默認不測量，大于200％，默認200％。
"↑"、"↓"鍵，光標移到"測量"上，"確定"鍵，開始測量。
蜂鳴器響，以及頁面顯示"變比錯誤"，請參照"標準誤差測量"中相關說明。
逐點顯示標準誤差的每個點的比差、角差。每測完一點的比差、角差，蜂鳴器短響一次。
0％點，蜂鳴器短響一次，頁面顯示星號。
在測量過程中，請確保電流互感器現場校驗儀和被測互感器的接線連接，以及切勿觸摸被測互感器與測試夾子！
測量完成后，蜂鳴器長響一次。
"↑"、"↓"鍵，光標在"打印""存儲"其一選項上，"確定"鍵則執行相關功能。
測量完成之后，如需再次測量，請等待頁面內顯示"等待測量"后，再次"確定"測量。
頁面進行數據清除，顯示初始界面。
接線參照本說明書"標準誤差測量"。
任意負荷下的標準誤差，修改銘牌參數下的"額定負荷"或者"下限負荷"，進入"標準誤差測量"，操作參照本說明書的"標準誤差測量"。
任意負荷下的任意誤差，修改銘牌參數下的"額定負荷"或者"下限負荷"，進入"任意誤差測量"操作參照本說明書的"任意誤差測量"。
本電流互感器現場校驗儀的"CT實際負荷測量"時測量被測互感器二次回路所帶負載的負荷、阻抗、電抗以及功率因數。

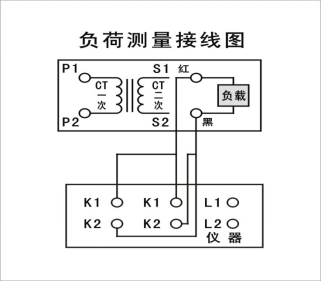

完全斷開被測電路互感器二次與二次回路。接線如圖：

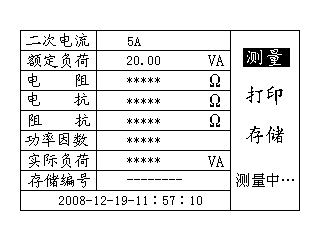

"↑"、"↓"鍵，把光標移到"實際負荷測量"上，"確定"。進入二次回路實際負荷測量：
在測量過程中，請確保電流互感器現場校驗儀和被測互感器的接線連接，以及切勿觸摸被測二次回路與測試夾子！
