SC-2000B直流系統接地故障測試儀使用方法

直流系統接地故障測試儀操作方法

一、直流系統接地故障測試儀工作原理

    直流系統接地故障測試儀用于在不斷電情況下查找發電廠、變電站直流系統接地點的準確位置。在原理上引入一種全新的探測方法----波形分析法，其主要特點和優點：檢測靈敏度高、不斷電查找、不影響系統正常運行、抗干擾能力強、安全可靠等。
    波形分析法，就是利用在直流母線與地之間加入一種特定的周期性電壓信號，通過卡鉗式探頭探測各支路電流，分析、計算電流信號基波與諧波的相位及相位差，進而判斷是否存在接地故障及接地故障點。
    直流系統接地故障測試儀由信號發生器、信號接收器和信號采集器（卡鉗）三部分組成。在查找直流系統故障時，三者須同時配合使用。
    信號發生器不采用傳統的LC或RC的振蕩電路，而采用全新的數字技術，因而具有信號穩定的特點。信號發生器由單片機、A/D轉換電路、信號放大濾波電路、功率放大及隔直電路輸出反饋及保護等部分組成，其實現原理圖如下：

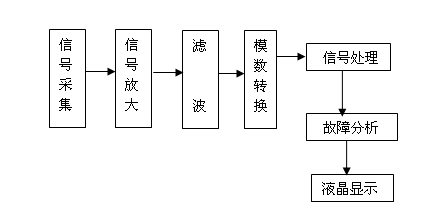

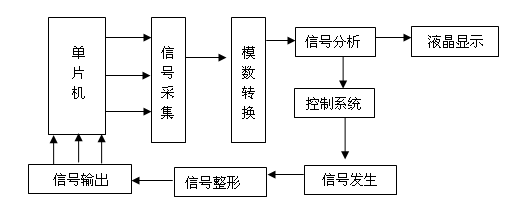

信號發生器原理圖 信號接收器原理圖

二、直流系統接地故障測試儀技術指標

（一） 信號發生器

輸出信號頻率：2.5Hz
信號空載輸出電壓：±20V±5%
信號電壓幅值誤差：<5%
信號短路輸出電流：≤80mA
輸出口抗沖擊能力：400V直流沖擊
電源電壓：AC220V±10%
電壓頻率：50Hz±5%
輸入保險：200mA
最大功率：3W
體積：300mm×270mm×200mm
輸出信號頻率：2.5Hz
信號空載輸出電壓：±20V±5%
信號電壓幅值誤差：<5%
信號短路輸出電流：≤80mA
輸出口抗沖擊能力：400V直流沖擊
電源電壓：AC220V±10%
電壓頻率：50Hz±5%
輸入保險：200mA
最大功率：3W
體積：300mm×270mm×200mm

（二）信號接收器

信號電流檢測靈敏度：0.5mA
信號發生器阻抗：40K?
最大輸出電流：2.5毫安
接收器顯示：數字0-19
體積：210mm×100mm×32mm
A鉗口尺寸：Φ50mm
B鉗口尺寸：Φ7mm×9mm

（三)整機

檢測最大接地電阻：300KΩ
接地電阻測量精度：0-4.5KΩ 誤差≤0.5KΩ； 4.5KΩ-300KΩ 誤差≤10%。

三、直流系統接地故障測試儀結構

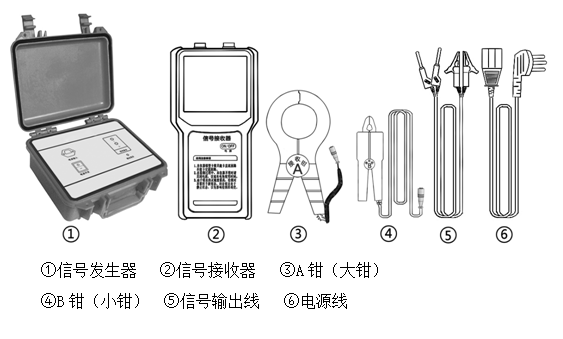

（一） 整機構成

（二） 信號發生器（見圖1）

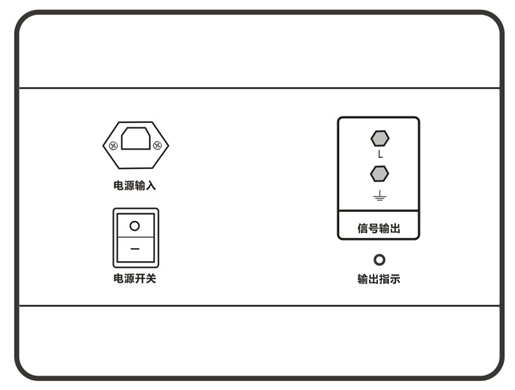

圖1 信號發生器面板圖示意圖 【電源輸入】：信號發生器工作時需要外接AC220V電源，該電源插座下部方框內有一保險絲（2A）。
【電源開關】：開機時將開關標有"I"的一端按下，關機時將另一端標有"O"的一端按下。
【輸出指示】：打開電源后信號發生器即開始輸出信號，信號輸出正常時，輸出指示燈會閃爍，表示有正常低頻電壓輸出。
【信號輸出】：信號輸出口。使用時插入輸出引線，通過其輸出信號。
信號發生器的接入：
    信號輸出引線插入信號發生器，紅夾夾母線，黑夾接地線。確定信號發生器正確接好后，打開信號發生器電源開關。根據直流系統接地故障的情況，將信號發生器接到靠近蓄電池輸出端的母線和地線上。已檢測到有接地但回路走向較遠的支路，為提高檢測精度，可把信號發生器接在離故障區域更近的支路始端的直流保險出口處，或回路下面的直流小母線上。檢測時，應使信號發生器始終接在直流支路的電源端，而故障檢測器和鉗表始終在直流支路的負荷端進行檢測。

（三）信號接收器

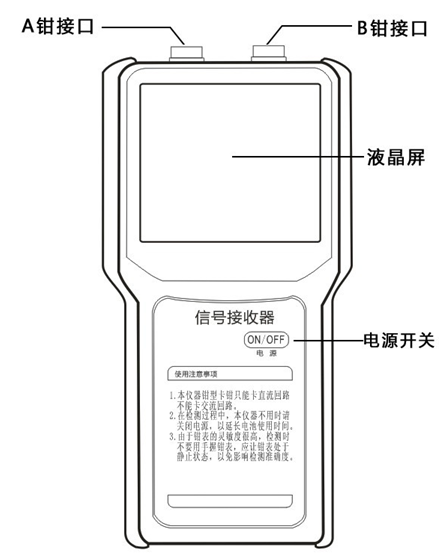

信號接收器面板(見圖２)圖2　信號接收器面板圖 【A鉗接口】：接標記為"A"的接收鉗，此鉗為大鉗。
【B鉗接口】：接標記為"B"的接收鉗，此鉗為小鉗。
【液晶屏】：點陣式液晶顯示器。
【電源開關】：開機或者關機均按"ON/OFF"鍵。
    信號接收器的使用： 用卡鉗分別鉗在與故障母線相聯的各個主回路上，并分別看液晶顯示器顯示情況。絕緣值由低到高用0-19顯示，01表示絕緣較差，19表示絕緣良好。當液晶顯示器顯示一較低的數值時便可確定故障出現在此主回路上，然后再將卡鉗分別測與故障主回路相聯的各分支路，通過液晶顯示器狀態確定故障支路，依次類推，用同樣的方法便可找到最終的故障支路。檢測出接地支路后，對具體接地故障點進行定位檢測。用戶在檢測時，可以采取二分法進行故障區域的檢測定位。在每次檢測后，故障區域均按二分取點方式進行下一次的檢測定位，以便迅速地檢測出具體的接地故障點；假設在A處檢測時有接地狀況，在B處檢測時沒有接地狀況，就可以判斷接地故障點在A-B之間。同時可根據饋線電纜走向和設備連接情況對故障支路的各個饋線入口分別進行檢測，找出故障支路，進一步將故障定位。
    直流系統接地故障測試儀所配卡鉗可用來測量母線上的電流、饋線上的電流，其靈敏度極高。由于其靈敏度高，在手拿卡鉗抖動時，可能因磁通變化而造成故障檢測儀顯示數據不穩定。因此，測量時應盡量拿穩卡鉗或鉗住饋線后松開手，讓它固定在測試位置，直到測量到穩定的數據為止。

（四）信號輸出線

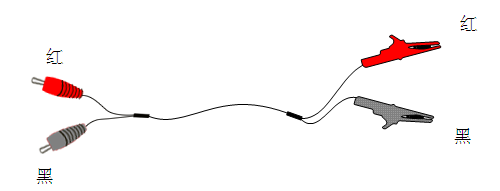

紅色引線接故障母線端。黑色引線接地。紅色插頭插入信號發生器的" L"端，黑色插入" "
圖3 信號輸出線示意圖

四、直流系統接地故障測試儀注意事項

1. 由于裝置是精密儀器，在運輸、使用和存放時要小心輕放，各部件要防止摔、跌等強烈震動。
2. 信號源應加在故障母線和地上。
3. 直流系統接地故障測試儀鉗型卡鉗只能卡直流回路不能卡交流回路。
4. 當各個支路都無明顯接地時，應注意接地點是否在供電部分，例如蓄電池、充電機等部位。
5. 在檢測過程中，鉗表和信號接收器不用時請關閉電源，以延長電池的使用時間。
6. 信號接收器電量不足時，應及時更換電池，以提高檢測的準確性。
7. 由于鉗表的靈敏度很高，檢測時不要用手握鉗表，應讓鉗表處于靜止狀態，以免影響檢測準確度。
