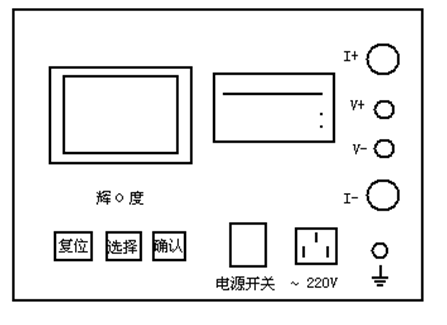

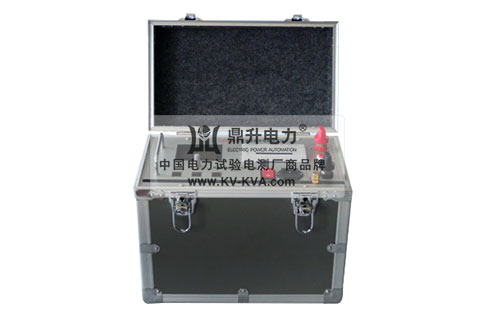

圖一 面板
根據被測導線要求，將測試鉗分別對應鋏緊被測端子。測試線另一端接對應面板上的電流端子I+ 、I-和電壓端子V+、V-。

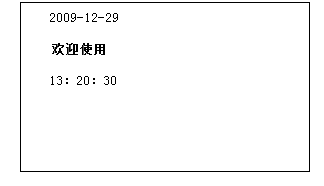

接線正確無誤后，打開電源開關，屏幕顯示如圖二。
圖二等待5秒鐘左右屏幕顯示如圖三所示：
圖三
屏幕顯示菜單各選項分別是：
（1）"選擇電流"：選擇儀器測試電流，分別為30A、40A、50A，用選擇鍵進行選擇。選擇完成后按確認鍵進入下一選項。
（2）"導線長度"：被測接地線兩點間的距離,單位 米,默認值
10.00。當反顯示框在此選項時，可用選擇鍵進行修改，確認鍵確認并將修改處后移，直到修改到最后一位，按確認鍵完成修改。繼續按一次確認鍵進入下選項。
（3）"線截面積"：被測接地線截面積,單位 mm2 默認值 50，分別為50、70、95、120、35、25、16、10等常用規格的導線截面積，按選擇鍵選中與被測接地線一致的截面積，按確
認鍵進入下一選項。
（4）"測試"：此選項為儀器的測試項，如果其他選項確定選擇正確后，此處按確認鍵開始測試。
（5）"查詢"：此選項的目的是對已存儲的數據記錄進行查詢、打印或者清除記錄，按確認鍵進入。
（6）"設置"：此選項的目的是對時間或者參數進行設置，以保證時間的準確性或測試數據的準確性。
（7）現以被測短路接地線實例具體說明按鍵操作。
導線長度 5.3米
導線截面積 70 mm2
選擇電流：30A
按要求接好測試線，插上接地線成組直流電阻測試儀電源線，打開電源開關，等進入選擇界面后按選擇鍵選擇30A電流，按確認鍵確認并進入導線長度修改，當按選擇鍵后第一位反顯示，按選擇鍵進行更改，每按一次選擇鍵該位數值增1（如果大于9時，顯示".",再選擇變為"0"繼續循環） ，當變為5之后，按確認鍵確認，第二位反顯，同樣的方法按選擇鍵 選擇，當變為"."后按確認鍵確認，第三位反顯。選擇"3"后按確認確認，第四位反顯，選擇"0"后確認，第五位反顯，同樣選擇"0"后確認，此時變為全部反顯，如果輸入不正確的，可按選擇鍵重新輸入，否則按確認鍵進入"線截面積"選項，按選擇鍵進行選擇，選中"70mm2"后按確認鍵進入"測試"選項，按確認鍵接地線成組直流電阻測試儀開始測試，出現如下圖界面：
圖四
電流達到設定值并且穩定后，屏幕顯示如圖五。
圖五
幾秒鐘后，屏幕顯示測試結果，如圖六。
圖六
屏幕中各項代表的含義：
I：接地線成組直流電阻測試儀實際輸出電流值為30.02A;
RL：被測導線為5.3米的總阻值。
Rv: 被測導線平均每米電阻值。
Ro：截面積為70mm2的被測導線平均每米參考阻值。
當Rv≤Ro：可以判斷出所測導線符合要求，產品合格，否則產品不合格，本判斷結果只能針對部分銅質材料接地線，不能全部以此做為判斷依據。
此時，如果按選擇鍵，可對數據進行存儲，如果想打印數據，長按選擇鍵可進行打印測試結果；按"確認"鍵，接地線成組直流電阻測試儀重新開始測量，按復位鍵結束測試，變為開始選擇界面。
（8）如果想查詢數據，請按選擇鍵鍵使查詢處于反顯，按確認鍵進入，屏幕顯示如下：
記錄
圖七
按確認鍵記錄號減一，顯示上一條記錄。按選擇鍵記錄號加一，顯示下一條記錄。長按選擇鍵打印當前記錄。按復位鍵退出查詢。
（9）如果接地線成組直流電阻測試儀開機時顯示的時間不正確，可按選擇鍵使設置處反顯，按確認鍵進入，顯示如下：
圖八
按選擇鍵使設置時間反顯，按確認鍵進入下一界面：
圖九
按選擇鍵進行修改，按確認鍵使光標后移，當光標到最后一項時，修改完成按確認鍵確認后時間開始變化，幾秒鐘后屏幕返返回圖八界面，選擇返回確認后回到圖三界面。
